激光甲烷泄漏監控系列.

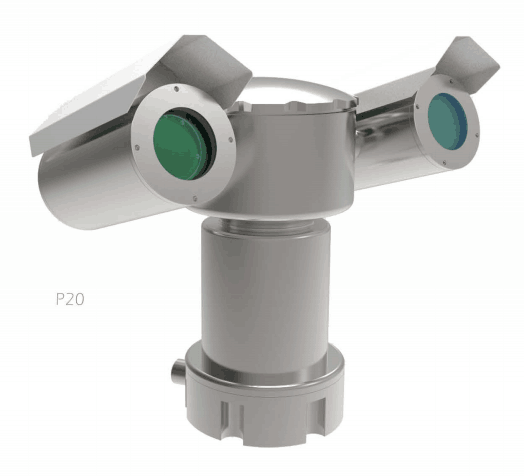

P20云臺掃描式視頻遙測系統
P10 固定線式監測系統
P20
150
m的zui遠檢測距離
配合360?云臺旋轉，可以檢測zui大7萬
平方米的目標區域，實現大范圍、不間斷
的泄漏檢測
P20系列zui快響應時間
0.05s
在遠距離“掃過”目標的高線速度條件下
依然可以*檢測性能
*的預置點巡航、預置曲線巡航功能，
讓檢測激光貼近閥門、貼近管線、貼近
目標;更有利于泄漏的早期發現與定位
云臺運行角度誤差< 0.1?
云臺控制系統具有自主知識產權，配合步
進電機齒帶直驅技術，有效*了云臺運
行精度，避免了齒輪結構磨損和運行積累
帶來的誤差，能夠讓預置點定的準，巡航
走的穩
*絡(luò )化數據連接，在同一局域網內可以
對多個云臺進行管理
冗余化、本地化的巡檢與報警策略，即使
數據網絡(luò )中斷，云臺巡檢也不會(huì )中斷，并
通過本地信號輸出報警
防爆激光甲烷泄漏監測系統(云臺掃描式)
型號
P20
檢測對象
甲烷(CH4)
測量原理
激光吸收光譜
檢測激光等級
Class |人眼*
靜態檢測限
5 ppm-m
指示激光等級
Class IIR不可直視或儀器觀測
zui快響應時間
0.05s
防爆等級
Exd IIC T6 Gb
濃度范圍
0~50,000 ppm-m
外殼防護等級
IP68
zui遠檢測距離
150m
攝像機
根據應用選型
數據接口
RS- 485,以太網，ALARM輸出
工作溫度
-40 ~ 60攝氏度
供電電壓
220VAC/24VDC (內置雷電浪涌保護)
工作濕度
< 90%RH,無冷凝
典型功耗
50 W
云臺運動范圍
水平 /-360?連續，俯仰 /-90?
云臺主機尺寸
515x260x400mm
云臺主機重量
32 kg
