通過向燃氣管道內發射特定頻率的復合超聲振動波，由拾音器探測接收，接收主機分析處理顯示在屏幕上，同時將去除干擾后的音頻信號從耳機輸出，根據屏幕上的波形強度和耳機中音頻信號的強弱，便可確定管道的位置。
GPF-003型PE管線探測定位儀：采用定向燃氣管道內發送多頻率復合超聲振動波，由超低頻地面接收感應器接收，經由多級數字濾波、數字放大后進行系統分析，主動過濾掉干擾信息后，提取發射源微弱的信號，由主機顯示地下信號的強弱，并可根據降噪型耳機由聽覺進行主動判斷。通過檢測人員進行”S”型探測信號，來判斷在地面接收或收聽的信號強度來確定埋管位置。結合北斗*定位手段獲取管線的*型*坐標， 未來不管地面地貌如何變化，巡檢工作人員如何改變，均可通過管網坐標追溯原有管位。

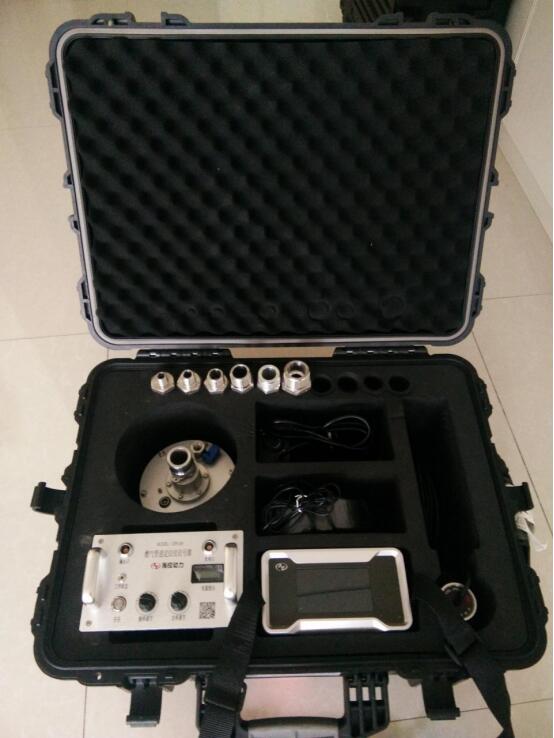

燃氣PE管線探測定位儀
型號 GPF-003 主要探測對象 PE管道
測量原理 聲波定向傳播 檢測距離 1500米*
工作溫度 -20 ~ 50攝氏度 工作濕度 ≤90%RH，無冷凝
發射端參數 接收端參數
工作時間 6h（zui大功率） 工作時間 5h
充電時間 3h 充電時間 3h
主機尺寸 200 x 120 x 200 mm 主機尺寸 204 x 105 x 120 mm
發射頻率范圍 0 ~ 3000 Hz 接收頻率范圍 0 ~ 3000 Hz
發射器功率 50W 接收端配件 主機充電器/藍牙（有線）耳機
發射端配件 主機充電器/信號連接線 整機配件 保修卡/說明書/收納箱等
